Схемы санпропускников на пищевом производстве по ХАССП
Санитарно-гигиенический шлюз на входе в производственный цех проверяется в первую очередь при аудитах системы ХАССП (от англ. HACCP — Hazard Analysis and Critical Control Points, анализ опасностей и критические контрольные точки) и инспекциях органов государственного санитарного надзора.
По нашему опыту проектирования и оснащения санитарных зон на пищевых предприятиях Беларуси, универсальной схемы расстановки не существует. Выбор оборудования и геометрия шлюза всегда зависят от доступной площади, количества людей в смену и требований к уровню чистоты конкретного производственного участка.
Нормативные требования к санитарным шлюзам в Беларуси
При организации санитарных зон и подборе оборудования для пищевых производств в Беларуси мы опираемся на четыре базовых документа:
- ТР ТС 021-2011 О безопасности пищевой продукции (статьи 10, 14, 15). Технический регламент прямо обязывает обеспечивать поточность без встречных потоков, оснащать входы умывальниками с бесконтактной подачей воды, средствами мытья и сушки рук, а также использовать оборудование из легко очищаемых материалов.
- СТБ ИСО 22000-2020 и СТБ 1470-2004. Государственные стандарты Республики Беларусь определяют гигиену персонала и оснащение санитарных пропускников как обязательную программу предварительных условий (PRP).
- Санитарные нормы и правила Минздрава Республики Беларусь. Регламентируют обязательное наличие дезинфекционных барьеров на входах в производственные цеха, бесконтактную подачу воды и моющих средств, а также отделку помещений шлюза материалами, устойчивыми к ежедневной мойке и дезинфекции.
- Специфические санитарно-эпидемиологические требования к объектам пищевой промышленности Беларуси. Устанавливают запрет на использование бытовой сантехники с ручным управлением и регламентируют устройство водоотведения в санитарных зонах.
Базовые принципы подбора и расстановки оборудования
- Принудительный контроль доступа
Человеческий фактор мы полностью исключаем автоматикой станции. Исполнительный механизм в виде турникета-трипода или электромагнитного замка двери физически блокирует проход в чистый цех до момента, пока сотрудник не завершит полный цикл бесконтактной дезинфекции обеих кистей. Это исключает попытки персонала пропустить обязательную обработку рук в спешке или при начале рабочей смены. - Однонаправленная поточность
Траектория движения сотрудников из бытовых помещений гардероба в производственный цех организуется строго без встречных и перекрестных потоков. Мы разделяем линии входа и выхода продольными барьерами из нержавеющей стали или выделяем для них разные коридоры. Это предотвращает повторный перенос производственной грязи на спецодежду и обувь входящего в цех персонала. - Санитарное исполнение готовых модулей
Все санитарные модули и моноблоки изготавливаются из пищевой нержавеющей стали марки AISI 304 с обязательной зачисткой сварных швов. В конструкции оборудования мы исключаем горизонтальные полки и скрытые застойные зоны, где может скапливаться влага. Класс влагозащиты электрических шкафов и оптических датчиков составляет не ниже IP65 для регулярной мойки под давлением.
Технологическая последовательность прохождения санпропускника
При проведении аудитов ХАССП и проверок санитарного надзора специалисты оценивают не только наличие оборудования, но и строгое соблюдение регламента гигиенических процедур. Логика прохождения санпропускника строится по принципу от грязного к чистому с последовательным снижением рисков переноса микрофлоры.
Стандартная технологическая цепочка на входе в производственный цех включает пять обязательных этапов:
-
Очистка и дезинфекция обуви
Механическая очистка и дезинфекция подошв спецобуви на вращающихся щетках или через дезковрик. -
Бесконтактное мытье рук
Бесконтактное мытье рук теплой водой с жидким мылом. -
Сушка рук
Тщательная сушка рук скоростным потоком воздуха с фильтрацией или одноразовыми полотенцами. -
Дезинфекция кистей рук
Финишная дезинфекция сухих кистей спиртовым кожным антисептиком. -
Разблокировка прохода в цех
Срабатывание исполнительного механизма и разблокировка прохода в чистый цех.
Технологическое обоснование порядка санитарной обработки
- Очистка спецобуви выполняется в первую очередь Механическая очистка подошв вращающимися щетками с подачей раствора или прохождение дезбарьера вызывают образование микроскопических брызг у пола. Если сотрудник сначала вымоет руки, а затем пойдет по щеточному модулю, капли с пола попадут на чистую кожу. Поэтому обработка обуви всегда предшествует гигиене рук.
- Мытье с мылом производится строго перед антисептиком Нанесение спиртовых дезинфицирующих средств на немытые руки не уничтожает микроорганизмы. Жировые и белковые загрязнения создают на коже защитную биопленку, которая нейтрализует действие спирта. Мыло смывает органику, сушка убирает лишнюю влагу, а антисептик наносится в рабочей концентрации на сухую кожу.
- Бесконтактное управление исключает вторичное загрязнение Использование на пищевом предприятии смесителей с ручными вентилями или кускового мыла сводит эффект дезинфекции к нулю. Контакт вымытых рук с рычагами крана приводит к мгновенному повторному обсеменению. В санпропускниках мы применяем только оптические фотоэлементы, локтевые приводы и закрытые форсунки.

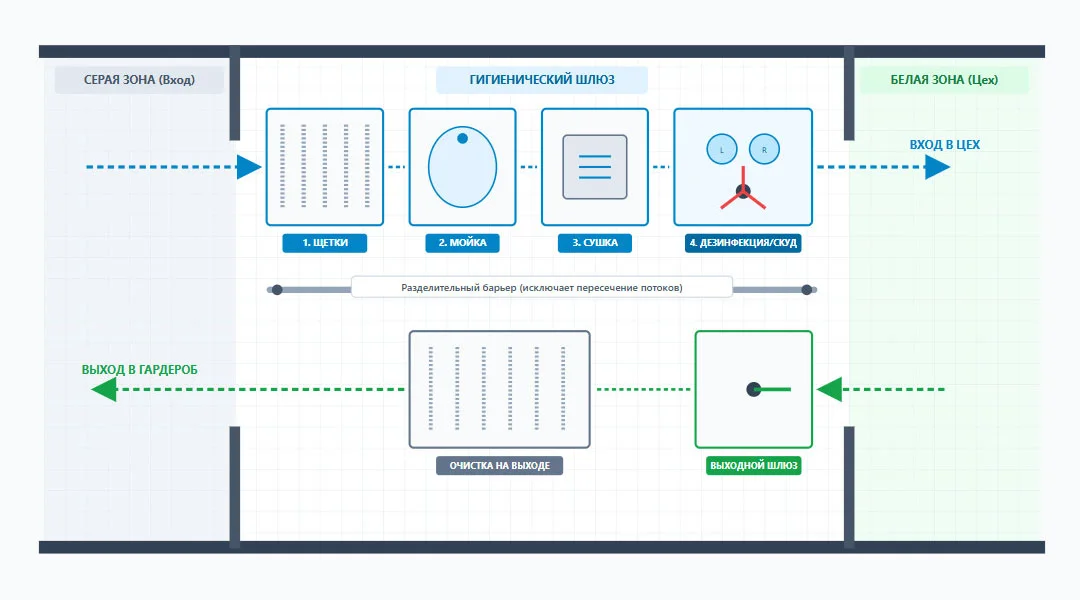

Стандартный двухпоточный санпропускник полного цикла
Эту схему мы чаще всего реализуем на средних мясокомбинатах, птицефабриках, молочных заводах и рыбоперерабатывающих предприятиях с численностью смены от 20 до 70 человек. В основе компоновки лежит напольный моноблок санпропускника из нержавеющей стали AISI 304, разделенный продольным барьером на две изолированные зоны движения.
Принцип работы и комплектация модулей на входе
Линия входа обеспечивает непрерывную и принудительную подготовку персонала к работе в цехе:
Запускается автоматически при наступании сотрудника на платформу. Вращающиеся цилиндрические валы смачиваются дезинфицирующим раствором и механически вычищают протектор спецобуви.
Подает воду заданной температуры и жидкое мыло через фотоэлементы, исключая любые прикосновения к сантехнической арматуре.
Направленным потоком воздуха с предварительной фильтрацией удаляет влагу с кожи за 7–10 секунд.
Требует одновременного помещения обеих кистей в камеры распыления. Только после подачи спиртового тумана автоматика разблокирует планки турникета для прохода в цех.
Организация движения и очистка обуви на выходе
При выходе из цеха на перерыв или после окончания смены повторная обработка рук не требуется, поэтому линия выхода устроена для быстрого пропуска людей:
Свободно пропускает сотрудников в сторону гардероба без задержек и очередей.
Выполняет механический смыв цехового жира, белка и технологических загрязнений с подошв перед входом в бытовую зону.
Физически разводит потоки и надежно блокирует любые попытки персонала выйти через зону входа или обойти дезинфекцию сбоку.
Пропускная способность и требования к водоотведению
При подборе и монтаже стандартного двухпоточного моноблока мы закладываем следующие параметры:
Пропускная способность линии входа составляет 3–5 человек в минуту при длительности цикла от 12 до 18 секунд на сотрудника. Смена из 45–50 человек проходит шлюз за 12–15 минут.
Для сброса промывных вод мы монтируем два напольных трапа диаметром DN50 с гидрозатворами и мусоросборниками под щеточными блоками входа и выхода.
Оборудование требует давления в системе от 2 до 4 бар и подачи подготовленной теплой воды с температурой около 35–40 градусов через термостатический смеситель.

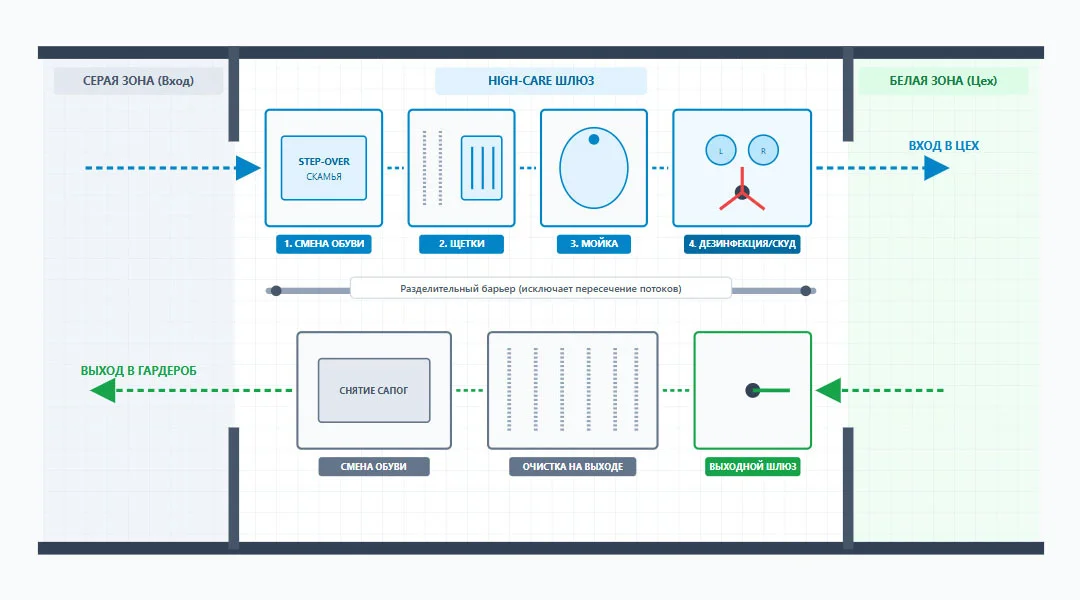

Гигиенический шлюз для зон высокого риска High Care
Такую схему мы реализуем на производствах с открытым готовым продуктом, где требования ХАССП и санитарных норм максимальны. Это участки нарезки и упаковки мясных изделий, фасовка детского питания, цеха готовой кулинарии и заквасочные отделения молочных комбинатов. Шлюз выступает строгим разделительным барьером между помещениями разной категории чистоты.
Многоступенчатая обработка на входе в чистый блок
Линия входа в зону повышенного риска исключает перенос загрязнений на всех уровнях:
Физически делит шлюз на две зоны. Сотрудник садится на скамью, снимает переходную обувь бытовой зоны, переносит ноги на чистую сторону и надевает высокие цеховые сапоги. Проход в уличной или переходной обуви исключается конструктивно.
Станция оснащается горизонтальными щетками для рельефа подошв и высокими вертикальными цилиндрическими валами для очистки голенищ на высоту до 300–400 мм (как в комбинированных станциях гигиены обуви) с принудительной подачей моющего раствора.
Глубокий бесконтактный умывальник из нержавеющей стали с фотоэлементом, сенсорная подача жидкого мыла и станция надевания одноразовых перчаток, шапочек и масок перед входом в финишный блок.
Кабина с форсунками обдува со скоростью потока воздуха 20–25 м/с сдувает пыль и микрочастицы со спецодежды. Встроенный дезинфектор обрабатывает перчатки и разблокирует герметичную дверь в цех.
Организация выхода и смена обуви
Обратный поток выстраивается с обязательной нейтрализацией цеховых загрязнений:
Свободно выпускает персонал из цеха без задержек, сохраняя стабильный перепад давления воздуха между чистым и бытовым помещениями.
Смывает технологические загрязнения и жир со спецобуви, защищая санитарную зону от переноса цеховых остатков.
Сотрудник снимает цеховые сапоги, перекидывает ноги обратно на серую сторону и переобувается в обувь для бытового блока.
Инженерные особенности шлюзов High Care
При оснащении участков повышенного риска мы учитываем следующие параметры:
Для сброса стоков от мойки голенищ мы закладываем напольные трапы диаметром DN100 с увеличенными корзинами для улавливания крупных взвесей.
В чистой зоне поддерживается положительный перепад давления относительно шлюза, чтобы при открывании дверей воздух выходил наружу, не допуская заноса внешней микрофлоры.
Все стыки оборудования, стен и напольных трапов герметизируются устойчивыми к агрессивной химии полиуретановыми составами без образования застойных швов.

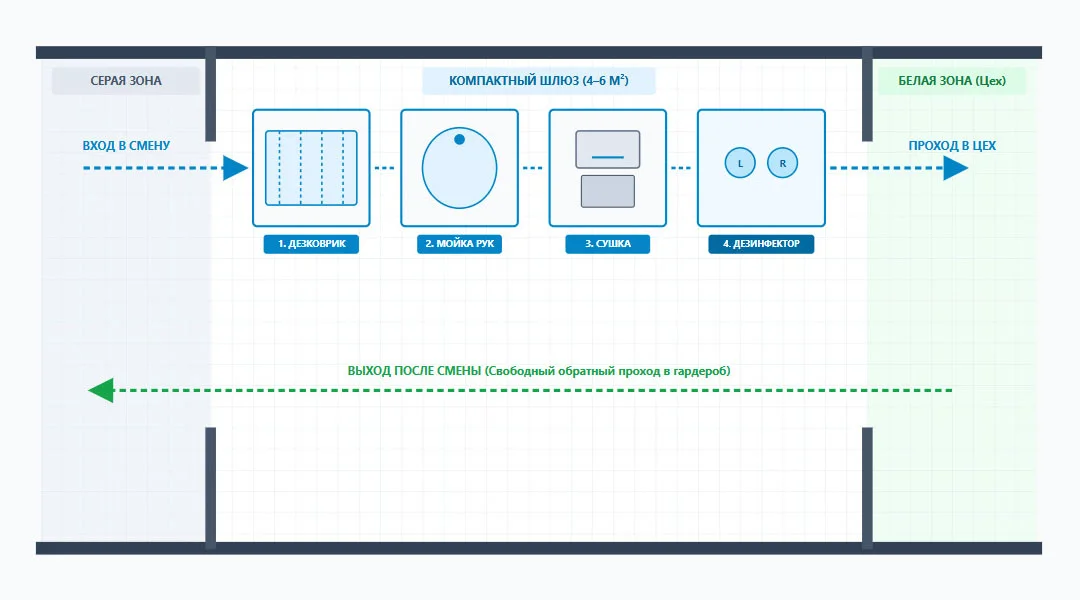

Компактный гигиенический шлюз для малых производств и пекарен
Эту схему мы используем для небольших цехов фасовки, крафтовых пекарен, кондитерских производств и цехов полуфабрикатов со сменой до 15–20 человек. В условиях дефицита пространства (тамбур от 4 до 6 квадратных метров) разместить крупногабаритный моноблок с турникетом невозможно, поэтому гигиеническая цепочка выстраивается в линию из отдельных настенных модулей гигиены вдоль стены.
Линейное размещение настенного оборудования
На входе в цех все узлы монтируются последовательно в единую технологическую линию:
Широкий дезинфекционный коврик из пористого полимера в бесшовном чехле укладывается во всю ширину входного проема. При наступании дезраствор смачивает протектор обуви без задержки шага.
Компактная раковина из нержавеющей стали с оптическим датчиком подачи воды и встроенным дозатором жидкого мыла крепится к стене, не загромождая проход.
Закрытый нержавеющий блок для листовых бумажных полотенец и напольное ведро с педальным приводом исключают прикосновение чистых рук к мусоросборнику.
Двуручный распылитель антисептика подключается к электромагнитному замку входной двери в цех. Дверь автоматически разблокируется только после фиксации обеих кистей в камерах обработки.
Организация реверсивного движения персонала
Поточность в условиях ограниченной площади организуется без разделения помещения на коридоры:
В малом тамбуре мы не ставим разделительные поручни, чтобы сохранить полезную ширину прохода для свободного перемещения людей и технологического инвентаря.
Поточность ХАССП соблюдается регламентом: перед началом смены все сотрудники заходят в цех через санитарную цепочку, а при перерыве и окончании работы выходят обратно через свободную зону помещения.
При выходе из цеха персонал беспрепятственно открывает дверь изнутри кнопкой выхода и проходит через дезковрик обратно в бытовой блок.
Преимущества и инженерные требования для малых площадей
При обустройстве компактного санитарного тамбура мы учитываем следующие особенности:
Использование настенных модулей обходится в 2–3 раза дешевле полноразмерного напольного моноблока и позволяет пройти аудит ХАССП даже в помещении площадью 4 квадратных метра.
Для отвода промывных вод при уборке помещения достаточно смонтировать один напольный трап диаметром DN50 в геометрическом центре комнаты с уклоном пола в его сторону.
Все модули монтируются на несущие кирпичные стены или сэндвич-панели с помощью монтажных пластин и закладных элементов из нержавеющей стали.
Типичные ошибки при организации санпропускников на пищевых предприятиях
При проведении внешних аудитов ХАССП и проверок санитарных служб большинство замечаний связано не с отсутствием оборудования, а с ошибками его монтажа или попытками персонала обойти обязательные процедуры. По нашему опыту работы на предприятиях Беларуси, чаще всего выявляются следующие нарушения.
Конструктивные и планировочные недочеты санитарных зон
Ошибки в геометрии и подборе узлов создают лазейки для нарушения санитарного режима:
Отсутствие стационарных направляющих перил позволяет сотрудникам проскользнуть сбоку от турникета или перешагнуть щеточный модуль. Для исключения замечаний шлюз должен перекрывать проход полностью от стены до стены без зазоров шире 150 мм.
Установка модулей на удалении от дренажных трапов приводит к растеканию воды и образованию постоянных луж. Это создает риск биологического обсеменения и нарушает требования охраны труда из-за образования скользких участков пола.
Применение бытовых смесителей с ручными вентилями и бытовых пластиковых дозаторов фиксируется аудиторами как критическое несоответствие. В производственной санитарной зоне допускается только нержавеющая сталь и бесконтактная автоматика.
Эксплуатационные ошибки и сбои в регламенте обслуживания
Неправильная настройка автоматики и регламентов обслуживания сводит эффективность шлюза к нулю:
Если дезинфектор не оснащен датчиком минимального уровня жидкости с автоматической блокировкой турникета, персонал проходит в цех через сухие форсунки. Система обязательно должна блокировать проход при окончании раствора.
Установка одноручных дозаторов или камер с одним оптическим датчиком позволяет сотруднику подставить одну кисть и открыть проход. Мы применяем только двухкамерные модули с обязательной одновременной фиксацией обеих рук.
Отсутствие щеточного модуля на обратном пути приводит к переносу цехового жира и органических остатков в бытовой блок гардероба. Это вызывает вторичное загрязнение чистой спецодежды перед началом следующей рабочей смены.
Чек лист проверки санпропускника перед прохождением аудита ХАССП
Перед визитом аудиторов ХАССП или инспекторов государственного санитарного надзора мы рекомендуем провести внутреннюю проверку оборудования и регламентов работы шлюза по ключевым контрольным точкам.
Ключевые точки контроля санитарного оборудования
Для успешного прохождения проверки убедитесь в соблюдении следующих параметров:
Протестируйте попытку прохода через турникет без дезинфекции или при обработке только одной руки. Турникет-трипод или электромагнитный замок двери должен оставаться надежно заблокированным при любых некорректных действиях персонала.
Слейте дезраствор до минимальной отметки в расходной емкости. Автоматика станции обязана выдать световую индикацию аварии и полностью перекрыть возможность прохода сотрудников в производственный цех.
Убедитесь в отсутствии застойных луж вокруг оборудования, проверьте герметичность примыкания трапов к напольному покрытию и наличие чистых мусоросборных корзин с исправно заполненными гидрозатворами.
Проверьте паспорта санитарного оборудования из нержавеющей стали, действующие сертификаты соответствия, регламенты регулярного обслуживания щеток и понятные визуальные пиктограммы для персонала на входе в шлюз.
Заключение и подбор оборудования для предприятий Беларуси
Грамотная организация санитарно-гигиенического шлюза защищает пищевое производство не только от штрафов и замечаний проверяющих органов, но и от прямых убытков из-за порчи сырья и отзыва готовой продукции с полок магазинов.
Мы поставляем санитарно-гигиеническое оборудование по всей Беларуси. Вы можете ознакомиться с типовыми моделями в нашем каталоге санпропускников или обратиться к нашим инженерам за расчетом индивидуальной расстановки под размеры и график пересменки вашего цеха.
