CIP-мойка на пищевом предприятии

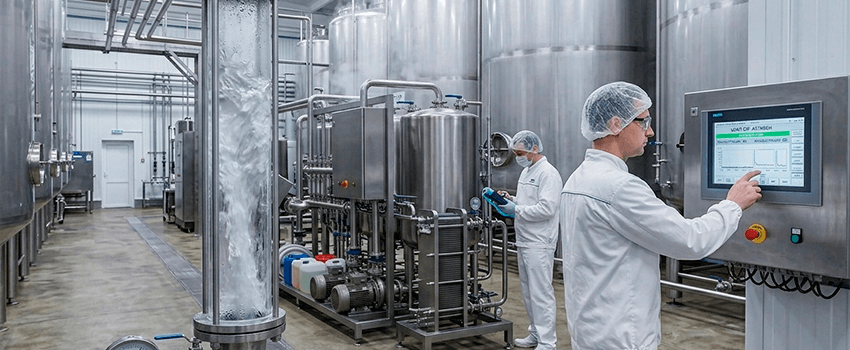

Современные пищевые предприятия функционируют в условиях жестких санитарных требований и высокой интенсивности технологических процессов. Для обеспечения микробиологической чистоты оборудования без остановки производства на длительный демонтаж узлов применяется технология CIP (Cleaning in Place) — безразборная автоматизированная мойка.
Использование CIP-станций позволяет очищать внутренние поверхности резервуаров, трубопроводов, пастеризаторов, разливочных линий и насосов в замкнутом контуре. Такой подход минимизирует влияние человеческого фактора, снижает расход воды и моющих средств, а также обеспечивает стабильное соблюдение требований технического регламента Таможенного союза ТР ТС 021/2011 и стандартов пищевой безопасности (НАССР / ХАССП), действующих на территории Республики Беларусь.

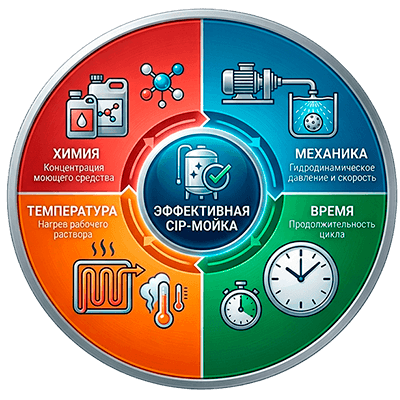

Принцип работы и организация СИП-мойки на пищевом предприятии (круг Зиннера)
В основе технологии безразборной СИП-мойки лежит непрерывная циркуляция моющих и дезинфицирующих растворов по закрытому контуру. Качество удаления загрязнений (жиров, белков, минеральных отложений, пригара) определяется взаимным влиянием четырех ключевых факторов, объединенных в правило круг Зиннера (параметры TACT).
При изменении одного из параметров для сохранения общей эффективности требуется пропорциональное увеличение других.
| Параметр Зиннера | Механизм воздействия | Нормативные значения для CIP |
|---|---|---|
| T — Temperature (Температура) | Ускоряет химические реакции, размягчает и расщепляет жировые и белковые загрязнения | 60–85 °C для щелочного этапа;
40–50 °C для кислотного этапа |
| A — Action (Механическое воздействие) | Создает турбулентный поток в трубах и обеспечивает гидродинамический смыв с стенок емкостей | Скорость потока в трубопроводах не менее 1,5–2,0 м/с;
давление на моющих головках 1,5–2,5 бар |
| C — Chemicals (Химия / Концентрация) | Вступает в химическую реакцию с загрязнениями, оaponифицирует жиры, растворяет соли | 0,5–2,5% для щелочных концентрированных средств;
0,5–1,5% для кислотных реагентов |
| T — Time (Время) | Обеспечивает необходимую экспозицию для полного завершения химических и физических процессов | 15–40 минут на каждый циркуляционный этап в зависимости от типа загрязнения |
Нарушение хотя бы одного показателя снижает результат промывки. Например, падение скорости потока ниже 1,5 м/с переводит движение жидкости из турбулентного в ламинарное, из-за чего моющий раствор прекращает эффективно срывать пленку загрязнений со стенок труб.
Стандартные этапы цикла CIP-мойки
Процесс безразборной мойки представляет собой запрограммированную последовательность циклов подачи воды, моющих растворов и дезинфекантов. Каждый этап решает конкретную задачу по удалению остатков сырья и восстановлению гигиенической безопасности поверхностей оборудования.
-
Предварительное ополаскивание (Pre-rinse)
Удаление основной массы рыхлых загрязнений, остатков продукта и растворимых сахаров теплой или холодной водой. На этом этапе минимизируется попадание органики в основной щелочной контур, что продлевает ресурс моющих растворов. -
Щелочная мойка
Циркуляция горячего щелочного раствора с добавлением поверхностно-активных веществ для расщепления белковых структур, оaponификации жиров и устранения углеводистых пригаров на термонагруженных участках (пастеризаторах, трубчатых теплообменниках). -
Промежуточное ополаскивание
Вымывание остаточных щелочных компонентов с внутренних поверхностей контура до нейтральных показателей pH по контрольным датчикам проводимости. -
Кислотная мойка
Растворение минеральных отложений, пивного и молочного камня, а также солей жесткости воды с помощью растворов кислот с ингибиторами коррозии, защищающими нержавеющую сталь. -
Финишное ополаскивание и дезинфекция
Финальная промывка чистой водой и обработка дезинфицирующими средствами (например, на основе надуксусной кислоты) для уничтожения патогенной микрофлоры перед запуском нового производственного цикла.
Точное соблюдение описанного алгоритма гарантирует микробиологическую чистоту оборудования без риска перекрестного загрязнения следующих партий выпускаемой продукции.
Профессиональные моющие средства для CIP-систем
Применение бытовой или стандартной производственной химии в безразборных системах недопустимо. В отличие от открытой санитарной обработки, где используются щелочные пенные моющие средства и кислотные пенные моющие средства, ключевое требование к составам для CIP-мойки — полное отсутствие пенообразования. Пена создает воздушные пробки в циркуляционных насосах, снижает гидродинамическое давление на стенки оборудования и приводит к ложным срабатываниям датчиков уровня и кондуктометров.
По химическому составу и функциональному назначению профессиональная химия для CIP-станций разделяется на следующие категории.
Щелочные концентрированные составы
Базовым компонентом таких средств является гидроксид натрия (едкий натр) или гидроксид калия в концентрации 20–40%. Для повышения смачивающей и опонфицирующей способности в формулу вводят специализированные беспенные поверхностно-активные вещества и комплексообразователи (EDTA, NTA, фосфонаты). В каталоге такие составы представлены в категории щелочные непенные моющие средства.
Назначение: удаление жировых пленок, белковых пригаров, смолистых и углеводных отложений.
Область применения: варочные порядки на пивоварнях, пастеризаторы, сепараторы, сыродельные ванны, линии розлива соков и напитков.
Кислотные моющие средства
В основу этих препаратов входят смеси неорганических (азотной, ортофосфорной) или органических кислот (сульфаминовой, метанолсульфоновой). В качественные кислотные непенные моющие средства обязательно добавляют ингибиторы коррозии, защищающие сварные швы и поверхность нержавеющей стали марок AISI 304 и AISI 316.
Назначение: растворение минеральных солей, молочного и пивного камня, оксидных пленок и ржавчины.
Область применения: резервуары ферментации, выдержки, емкости хранения сырого молока, трубопроводы минеральной воды.
Быстродействующие дезинфектанты
Для заключительной санитарной обработки применяют беспенные профессиональные дезинфицирующие средства, сохраняющие активность в холодной и теплой воде. Наибольшее распространение получили препараты на основе НУК (надуксусной кислоты) и перекиси водорода, а также хлорсодержащие составы.
Преимущество составов на основе НУК заключается в их полном разложении на экологически безопасные компоненты (воду, кислород и уксусную кислоту), что исключает необходимость длительной отмывки оборудования от остатков дезинфектанта.

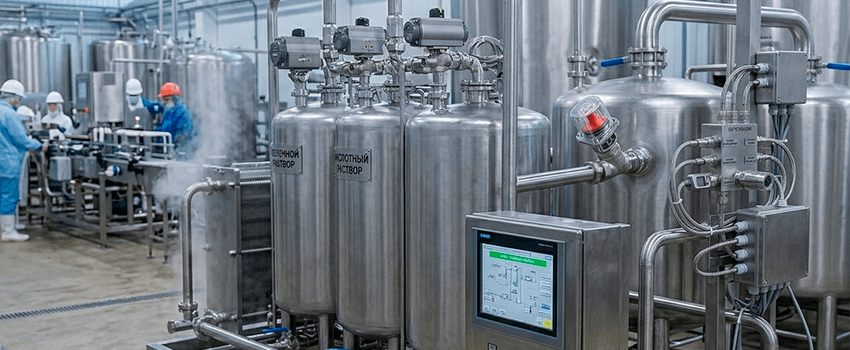

Классификация CIP-моек на пищевых предприятиях
Конструкция и степень автоматизации, которыми обладает современная СИП-мойка на пищевом предприятии, подбираются с учетом масштаба производства, количества моющих контуров и характера загрязнений. Главная задача инженерного проектирования CIP-станции — обеспечение стабильного давления, точной дозировки реагентов и минимального расхода энергоресурсов.
По типу исполнения и функциональным возможностям выделяют следующие категории установок.
| Тип CIP-станции | Конструктивные особенности | Сфера применения |
|---|---|---|
| Мобильные (1–2 емкости) | Компактные установки на рамном шасси. Оснащаются одним или двумя баками (водным и щелочным), насосом подачи и простым блоком управления. | Локальная промывка отдельных емкостей, крафтовые пивоварни, небольшие цеха переработки молока. |
| Стационарные одноконтурные (2–3 емкости) | Имеют баки для воды, щелочи и кислоты. Работают последовательно на один производственный контур. | Средние предприятия пищевой промышленности с фиксированным графиком мойки. |
| Многоконтурные автоматизированные (3–5 емкостей) | Позволяют одновременно проводить мойку нескольких независимых технологических линий (например, емкостного парка и пастеризатора). | Крупные молочные комбинаты, мясокомбинаты, заводы по производству напитков и соков. |

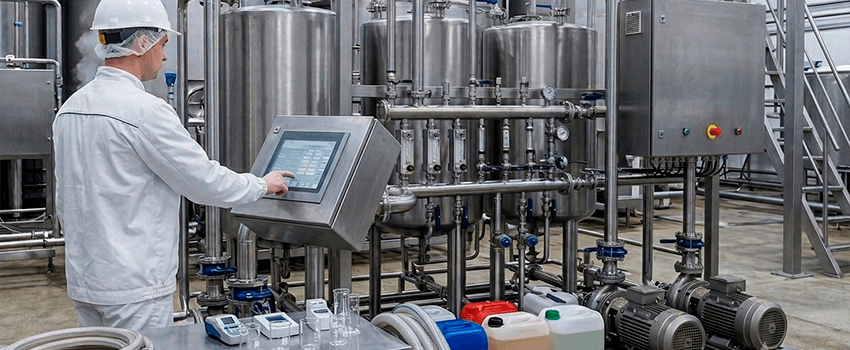

Ключевые узлы автоматизированных систем
Современные CIP-установки работают под управлением программируемых логических контроллеров (ПЛК). В состав автоматизированного комплекса входят:
- Кондуктометрические датчики (датчики электропроводности). Фиксируют границу раздела фаз «вода / моющий раствор», а также контролируют точную концентрацию активных веществ в потоке.
- Частотные преобразователи насосов. Поддерживают заданную скорость потока жидкости в трубопроводах (не ниже 1,5 м/с) независимо от гидравлического сопротивления контура.
- Теплообменные аппараты. Обеспечивают быстрый нагрев рабочей среды до технологической температуры без прямого контакта со встроенными ТЭНами.
- Система рекуперации. Возвращает воду от финального ополаскивания для применения на этапе предварительной промывки следующего цикла что существенно понижает водопотребление.
Экономическая эффективность и требования HACCP (ХАССП)
Профессиональная СИП-мойка на пищевом предприятии в Республике Беларусь — инвестиция, которая окупается за счет снижения операционных расходов, экономного расхода ресурсов и предотвращения брака продукции.. Внедрение автоматизированной мойки напрямую перекликается с требованиями системы менеджмента безопасности пищевых продуктов ISO 22000 / HACCP.
Основные факторы экономии ресурсов
- Сокращение расхода воды. Использование баков рекуперации и повторный запуск слабозагрязненной воды финального ополаскивания для первичной промывки снижает водопотребление на 30–50%.
- Оптимизация расхода химии. Автоматическое дозирование по датчикам проводимости исключает перерасход моющих концентратов и предотвращает слив рабочего раствора в канализацию раньше времени.
- Снижение энергозатрат. Поддержание температуры моющих растворов в изолированных емкостях CIP-станции требует значительно меньше пара или электроэнергии по сравнению с разовым нагревом больших объемов воды.
- Сокращение простоя оборудования. Автоматизация процессов ускоряет смену циклов мойки, увеличивая полезное время работы основных производственных линий.
Главный результат правильной организации CIP-мойки на пищевом предприятии — гарантированная прослеживаемость и воспроизводимость санитарных процессов. Автоматическая фиксация параметров (температуры, времени, концентрации и давления) в электронных журналах упрощает прохождение внешних аудитов и подтверждает соответствие продукции действующим техническим регламентам.
