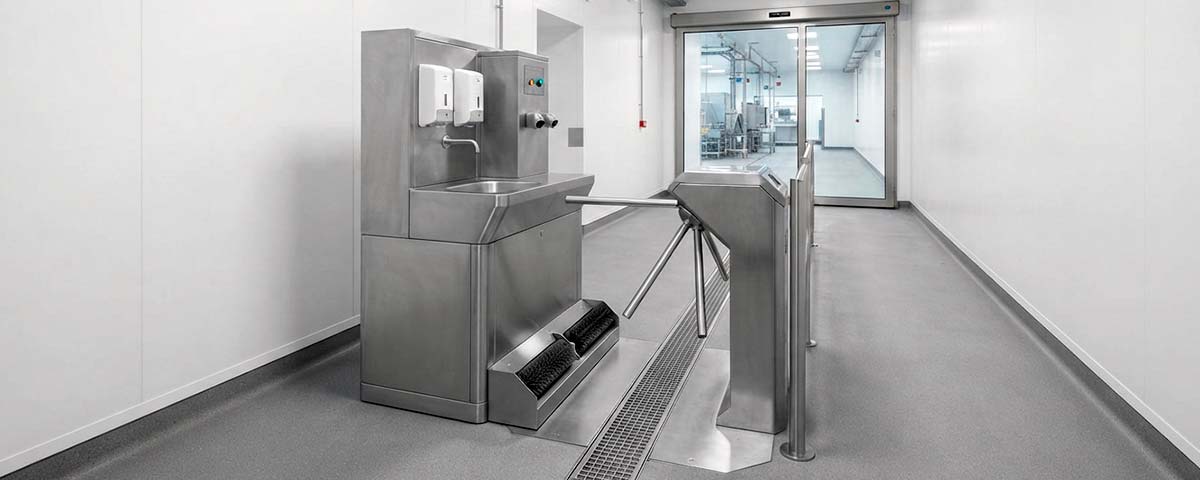

Подготовка площадки под санпропускник на пищевом производстве
При запуске санитарно-гигиенических шлюзов на пищевых производствах технические службы предприятий регулярно выбиваются из утвержденных графиков ввода оборудования. По статистике сервисных инженеров, до 80% задержек пусконаладки происходят из-за строительной неготовности площадки, а не по причине заводских дефектов узлов. Ошибки нулевого цикла влекут за собой перекос массивных несущих рам, заклинивание штанг турникетов, преждевременный износ подшипников щеточных валов и ложные срабатывания оптических датчиков.
Для своевременного запуска гигиенической зоны требуется четкое разграничение зон ответственности инженерных служб:
- Общестроительный подрядчик отвечает за прочность бетонного перекрытия, горизонтальность основания, барьерную гидроизоляцию и строгое соблюдение высотных отметок сливных отверстий.
- Сантехническая и электромонтажная службы цеха обеспечивают подвод магистралей ХВС, ГВС, монтаж фильтрационных узлов, прокладку заземляющего контура и слаботочных сигнальных кабелей.
- Монтажная бригада выполняет позиционирование моноблока, фиксацию опор к полу, подключение внутренних коммуникаций станции к заранее выведенным штуцерам и настройку программного алгоритма прохода.
При таком подходе исключаются ситуации, когда дорогостоящее оборудование из нержавеющей стали простаивает в цехе из-за отсутствия нужного давления в водопроводе или несовпадения раструба канализации с осью слива станции.
Требования к полу
Вес и габариты санпропускников различаются в зависимости от их назначения и набора функций. Ознакомиться с вариантами расстановки оборудования под разную численность смены можно в статье про схемы санпропускников на пищевом производстве. Если настенные дезинфекторы создают минимальную нагрузку на строительные конструкции, то напольные станции с секциями мойки подошв, умывальниками и турникетами оказывают заметное давление на основание. С учетом емкостей с дезинфицирующими средствами, запаса воды и находящегося внутри персонала общая нагрузка на перекрытие может составлять от 150 до 700 кг и более.

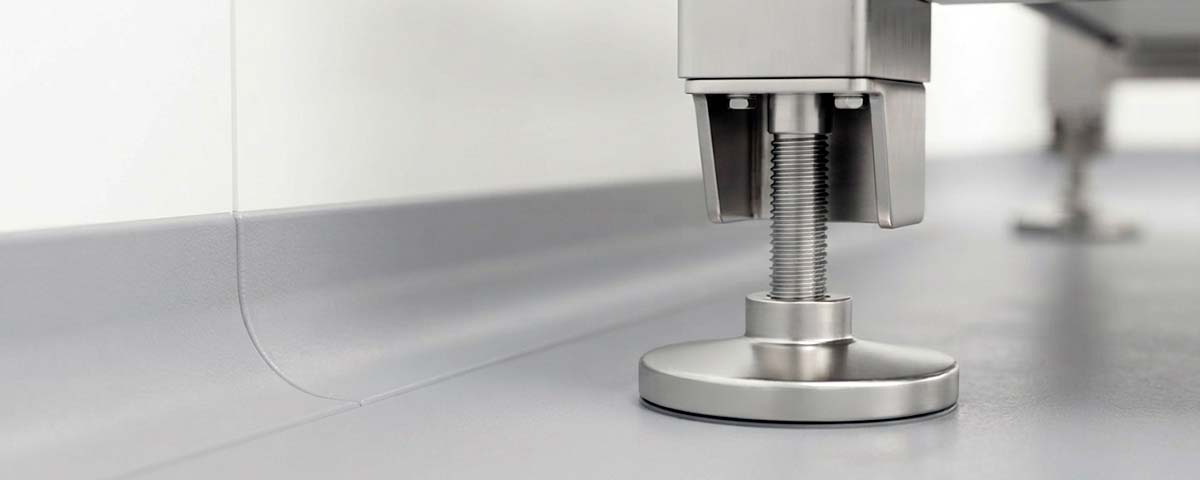

Большинство напольных моделей опирается на регулируемые резьбовые ножки. Они предназначены лишь для точной доводки уровня в ограниченном диапазоне, который обычно составляет не более плюс-минус 15–25 мм. Чрезмерное выкручивание опорных штоков для компенсации кривой стяжки снижает устойчивость оборудования, приводит к люфтам и усиливает вибрации при вращении валов со щетками.
При подготовке площадки под установку напольного санпропускника строителям важно соблюдать базовые параметры ровности:
- Отклонение плоскости основания: не более 2 мм на 1 погонный метр в зоне опирания оборудования.
- Разность высотных отметок между крайними опорными точками: в пределах 10 мм по всей длине рабочей зоны.
- Качество поверхности стяжки: отсутствие наплывов, трещин, выбоин и раковин глубже 1 мм под подпятниками.
- Прочность бетонного основания: подбирается с запасом под динамические нагрузки, обычно не ниже класса В22,5 (М300).
Соблюдение этих параметров гарантирует правильную работу оборудования. При наклоне основания моющий раствор распределяется неравномерно. Жидкость начинает переливаться через край поддона прямо на пол цеха. Щетки с противоположной стороны при этом работают всухую. Кроме того, перекос корпуса вызывает ложные срабатывания оптических датчиков и мешает свободному провороту штанг турникета.
Нагрузка на основание носит динамический характер. В часы пиковой нагрузки десятки сотрудников идут непрерывным потоком, создавая импульсное воздействие на пол при каждом шаге и срабатывании механизма блокировки турникета. Если стяжка недостаточно прочная или выполнена с пустотами, анкерный крепеж постепенно расшатывается, нарушая жесткость фиксации оборудования.
При разметке уклонов пола важно не распространять общий уклон цеха на посадочную зону санпропускника. Площадка под опорными ножками должна оставаться ровной. Водоотводящие уклоны для сбора брызг и стоков организуют вокруг оборудования, не нарушая горизонтальную плоскость под его основанием.
Гидроизоляция и покрытия
Зона санитарного пропускника постоянно контактирует с водой и концентрированной химией. Моющие растворы, щелочные и кислотные пены, спиртовые антисептики неизбежно попадают на пол. Бетон без надежной защиты быстро разрушается под действием химикатов, начинает крошиться и накапливать органические загрязнения.
Гидроизоляцию выполняют сплошным ковром по всей площади шлюза. Защитный слой обязательно заводят на стены на высоту не менее 150–200 мм от уровня чистового пола. В местах сопряжения пола со стенами строители формируют радиусные плинтусы (галтели) со скруглением 30–50 мм. Прямые углы в зонах санитарного контроля запрещены правилами ХАССП. В них скапливается грязь, которую невозможно удалить струей воды при ежедневной уборке.
К чистовому полу предъявляют жесткие требования по химической стойкости и антискольжению:
| Тип покрытия | Стойкость к химии и температуре | Безопасность и соответствие ХАССП |
|---|---|---|
| Полиуретан-цементный пол | Выдерживает кислоты, щелочи и мойку горячей водой до 120 °C | Монолитный бесшовный пол, высокий класс антискольжения R11–R13 |
| Кислотоупорная плитка | Керамика инертна к химии, но затирка швов со временем вымывается | В сотнях метров межплиточных швов заводится органика и плесень |
| Эпоксидный наливной пол | Отслаивается от стяжки при контакте с водой горячее 60 °C | Скользит при намокании (класс R9–R10), легко дает трещины от ударов |
На пищевых производствах оптимальным выбором служат полиуретан-цементные полы. Они не имеют швов, легко выдерживают мойку горячей водой под давлением и не разрушаются от дезинфицирующих составов. Кислотоупорную плитку используют реже из-за межплиточных швов. Даже эпоксидная затирка со временем вымывается щелочными растворами, открывая микропоры для размножения бактерий. Обычные эпоксидные полы в зоне шлюза быстро теряют глянец, покрываются царапинами от песка с обуви и становятся скользкими от мыльной пены.
При установке санпропускника важно сохранить герметичность гидроизоляционного слоя. Сверление отверстий под стандартные металлические анкеры нарушает целостность пирога изоляции. Вода по резьбе болта быстро проникает внутрь стяжки к несущему бетону. Чтобы этого избежать, строители заранее монтируют закладные пластины из нержавеющей стали еще до заливки чистового слоя либо используют химические анкеры. В гильзы под шпильки обязательно закладывают водостойкий полиуретановый герметик, полностью перекрывая доступ влаги к основанию.
Подвод воды
Стабильная работа санпропускника зависит от качества и давления в водопроводной сети. Большинство сбоев в работе дозаторов химии и распылительных форсунок связано именно с ошибками при монтаже подводящих труб.
При проектировании узла водоснабжения строители и сантехники учитывают следующие параметры:
- Рабочее давление в магистрали: оптимальный диапазон составляет от 2,5 до 4 бар (при скачках давления выше 5 бар требуется установка редуктора).
- Температура подаваемой воды: для мытья рук необходима вода с температурой 35–38 °C (подается через внешний узел смешения либо раздельно по веткам ХВС и ГВС при наличии встроенного термостата).
- Тонкость предварительной фильтрации: не грубее 100 мкм для улавливания окалины, песчинок и нерастворимой ржавчины.
- Диаметр подводящих трубопроводов: обычно используют трубы Ду 15 или Ду 20 (резьба 1/2 или 3/4 дюйма) с учетом числа точек водоразбора внутри санпропускника.
Соблюдение этих параметров исключает поломку внутренних узлов санпропускника. Если давление падает ниже 2 бар, форсунки перестают создавать равномерный факел распыления, а инжекторы прекращают засасывать моющий концентрат из канистр. Напротив, гидроудары и избыточное давление свыше 5–6 бар срывают внутренние гибкие шланги и выводят из строя соленоидные клапаны. Для защиты оборудования перед станцией рекомендуется монтировать мембранный гаситель гидроударов.
Качество воды напрямую влияет на ресурс санпропускника. В трубопроводах пищевых цехов часто присутствуют механические взвеси и частицы окалины. Мелкий мусор мгновенно забивает распылительные сопла и повреждает седла электромагнитных клапанов, вызывая постоянные протечки. Поэтому на вводе перед запорным краном обязательно монтируют сетчатый промывной фильтр с манометром для визуального контроля степени загрязнения сетки.
Трубопроводы подводят к санитарному шлюзу скрытым способом в полу или спускают сверху по стене в защитных нержавеющих коробах. Концы магистралей глушат запорными шаровыми кранами с полусгонами (американками) на высоте 300–500 мм от чистового пола, если иное не указано в паспорте завода-изготовителя. Открытая прокладка гибких шлангов по полу цеха категорически запрещена нормами безопасности и требованиями ХАССП.
Канализация и трапы
Правильный отвод сточных вод исключает появление неприятных запахов и бактериальное заражение санитарной зоны. Смывные воды от очистки подошв насыщены органикой, жиром, песком и остатками дезинфицирующих средств. Медленный слив или застой воды в трубах быстро превращает канализацию в источник опасной микрофлоры.
При обустройстве точек слива строители и сантехники должны соблюдать следующие требования:
- Точная привязка осей: координаты канализационных выпусков выверяют по монтажному чертежу с точностью до 10–15 мм до заливки чистового пола.
- Диаметр сливных патрубков: для станций с мойкой подошв и умывальником закладывают трубы DN50, а для оборудования с активной мойкой голенищ сапог применяют выпуски DN100.
- Уклон отводящих трубопроводов: горизонтальные участки монтируют с уклоном не менее 2% (2 см на 1 погонный метр) в сторону цехового коллектора.
- Материал трапов и труб: используют нержавеющую сталь AISI 304 или термостойкий полипропилен, устойчивый к химикатам и температуре стоков до 95 °C.
Соблюдение точности при монтаже раструбов канализации избавляет от применения гибких гофрированных шлангов. Выпускной патрубок санпропускника должен заходить непосредственно в приемную воронку напольного трапа через разрыв струи либо через жесткое герметичное соединение. Гофрированные пластиковые трубы в санитарных шлюзах запрещены правилами ХАССП. В их складках оседают грязь и жир, создавая очаг гниения прямо под оборудованием.

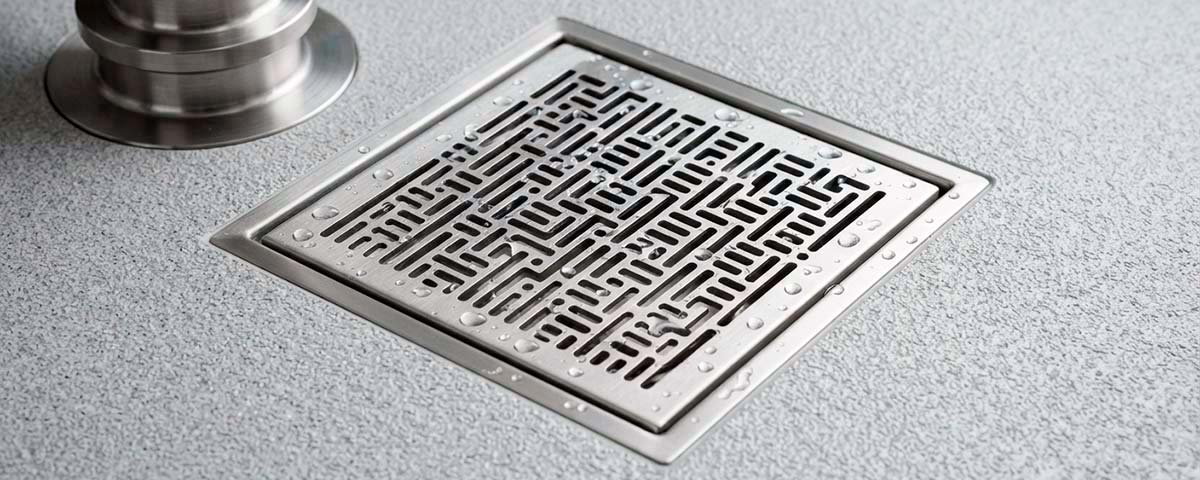

Конструкция напольного трапа также требует особого внимания. Трап из нержавеющей стали обязательно оснащают съемной корзиной для сбора мусора и гидрозатвором. Поскольку вентиляция в производственных цехах часто создает перепады давления, стандартный водяной затвор может сорвать. Оптимально применять комбинированные трапы с механическим сухим затвором. Они надежно блокируют газы из канализационной сети даже в выходные дни, когда гидрозатвор пересыхает без регулярного притока воды.
Электрика и безопасность
Санитарный шлюз работает в условиях постоянной влажности, брызг и пара. Корпус оборудования выполнен из электропроводной нержавеющей стали, поэтому ошибки в прокладке кабельных трасс создают прямой риск поражения людей электрическим током.
Электромонтажная служба цеха при подготовке проводки должна соблюдать следующие параметры:
- Выделенная линия питания: сечение медного кабеля подбирают с запасом по мощности (обычно ВВГнг-LS от 3х1,5 мм² для сети 230 В или 5х2,5 мм² для трехфазных станций на 400 В).
- Дифференциальная защита: силовую ветку обязательно защищают автоматическим выключателем и УЗО с током утечки не более 10–30 мА.

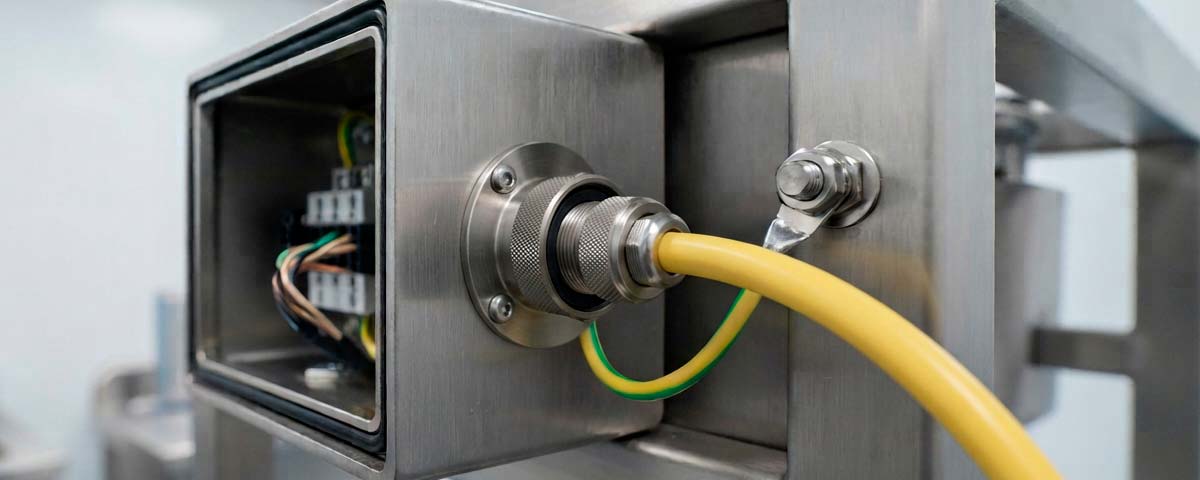

- Класс влагозащиты разъемов: подключение выполняют через промышленные разъемы со степенью защиты не ниже IP66 либо через кабельный гермоввод напрямую в шкаф управления.
- Уравнивание потенциалов: корпус санпропускника соединяют с общецеховым контуром заземления медным проводником сечением не менее 4–6 мм².
Указанные меры гарантируют электробезопасность персонала и стабильность встроенной автоматики. Влажная среда снижает сопротивление изоляции. При отсутствии чувствительного УЗО даже небольшая утечка тока на металлический поручень может привести к травме сотрудника. Заземление рамы также защищает микропроцессорные платы и оптические датчики от помех и статического электричества, исключая зависание программного контроллера.
Бытовые розетки в санитарной зоне строго запрещены. Кабель опускают к оборудованию сверху в герметичной нержавеющей трубе или металлорукаве в полимерной оболочке. Точку подключения располагают выше зоны возможных водяных брызг, обычно на высоте не менее 1500 мм от пола или под потолком.
Отдельно выводят слаботочные линии для интеграции с заводскими системами безопасности. К контроллеру санпропускника подводят кабель пожарной сигнализации через нормально-замкнутый сухой контакт. При срабатывании пожарной тревоги автоматика должна мгновенно обесточить запорные механизмы или опустить штанги турникета в режим «антипаника» для беспрепятственной эвакуации людей. Дополнительно закладывают экранированную витую пару для связи со СКУД, если на производстве действует электронный учет рабочего времени.
Вентиляция зоны
Санитарный шлюз разделяет зоны с разным микроклиматом и уровнем чистоты. В процессе работы станции в воздух непрерывно поступают водяной пар от горячей воды и аэрозоли дезинфицирующих средств. При распылении спиртовых антисептиков концентрация паров в закрытом пространстве резко возрастает, создавая дискомфорт для персонала и угрозу для электроники.
При проектировании вентиляции в зоне санпропускника инженеры должны соблюдать следующие параметры:
- Кратность воздухообмена В помещении шлюза обеспечивают от 4 до 8 объемов в час для быстрого удаления влаги и химических паров.
- Локальная вытяжка Вытяжные диффузоры размещают непосредственно над секцией дезинфекции рук, где распыляется кожный спиртовой состав.
- Перепад давления воздуха В чистом производственном цехе поддерживают избыточное давление, чтобы при открывании дверей воздушный поток шел наружу в сторону шлюза, исключая занос неочищенного воздуха обратно.
- Влажность воздуха Относительную влажность в шлюзе удерживают в пределах 60–65%, не допуская появления конденсата.
Грамотный воздухообмен защищает автоматику санпропускника от преждевременного выхода из строя. При застое влажного воздуха на металле корпуса выпадает конденсат. Капли влаги оседают на линзах оптических фотоэлементов, вызывая ложные срабатывания турникета, или проникают внутрь клеммных коробок, ускоряя окисление контактов. Локальный отвод воздуха предотвращает накопление спиртовых испарений, защищая органы дыхания и глаза сотрудников при пересменке.
Приточные решетки нельзя направлять непосредственно на форсунки дезинфекции рук или ванну очистки обуви. Направленный поток воздуха сдувает распыляемый факел антисептика мимо кистей и разбрызгивает пенный раствор с вращающихся щеток. Приточный воздух подают рассеянным способом в верхнюю зону шлюза через перфорированные потолочные диффузоры.
Вопросы и ответы
Можно ли смонтировать санпропускник на существующую плитку без переделки пола?
Монтаж на старую плитку допускается только при соблюдении жестких условий:
- Плитка не имеет внутренних пустот и прочно сцеплена со стяжкой (проверяется сплошным простукиванием каждого элемента).
- Перепад плоскости пола в пятне контакта не превышает 2 мм на 1 метр.
- Межплиточные швы полностью очищены от старого цементного раствора и затерты химически стойким эпоксидным составом.
Отверстия под шпильки в этом случае бурят безударным способом с помощью алмазных коронок, чтобы не расколоть керамику и не повредить гидроизоляцию под ней. Однако под тяжелыми проходными станциями плиточный пол со временем начинает трескаться от постоянных динамических ударов при пересменке, поэтому такое решение рассматривают скорее как компромиссное.
Как организовать проезд тележек, если санпропускник стоит в общем проходе?
Турникет и щеточный узел станции не предназначены для проезда колесной техники. Если проход в цехе один, в ограждении санпропускника должна быть предусмотрена технологическая калитка шириной 1–1,2 метра с замком. Это защищает турникет от ударов тяжелыми рохлями и позволяет завозить инвентарь или тару только с разрешения мастера смены.
Какое свободное расстояние нужно оставить вокруг оборудования для его обслуживания?
Для нормальной эксплуатации санпропускника недостаточно подготовить площадку строго под габариты его опорных лап. Оборудование требует регулярного сервиса:
- Со стороны сервисных дверей шкафа: оставляют свободный проход шириной не менее 700–800 мм для открывания створок и быстрой замены 20-литровых канистр с дезсредствами.
- Со стороны торцевых кромок: предусматривают технологический зазор, равный длине щеточного вала (обычно от 800 до 1200 мм), для его беспрепятственного извлечения при санитарной мойке.
Если установить станцию вплотную к капитальной стене, техническая служба не сможет добраться до внутренних фильтров, отрегулировать форсунки или заменить изношенные щетки без полного демонтажа оборудования с анкеров.
Допустимо ли размещать санпропускник в неотапливаемом входном тамбуре?
Монтаж оборудования в неотапливаемых зонах запрещен заводскими инструкциями. В помещении шлюза необходимо поддерживать стабильную плюсовую температуру не ниже +12...+15 °C:
- При температуре близкой к нулю остатки воды в тонких трубках и соленоидных клапанах замерзают, разрывая латунные и пластиковые корпуса узлов.
- Жидкое мыло и кожные антисептики на холоде резко увеличивают вязкость, приводя к заклиниванию внутренних мембранных насосов.
- На охлажденных оптических фотоэлементах и линзах сенсоров выпадает конденсат, блокирующий работу автоматики турникета.
Для размещения санпропускника во входных группах тамбур обязательно утепляют, а над входными дверями с улицы монтируют тепловые воздушные завесы.
Заключение
Подготовка площадки под санитарный шлюз требует такого же строгого инженерного подхода, как и монтаж основной технологической линии цеха. Оборудование объединяет в едином корпусе силовые механические узлы, проточную гидравлику и чувствительную микропроцессорную автоматику, поэтому любые строительные отклонения критически сказываются на его ресурсе.
Точное соблюдение проектных отметок пола, вывод осей канализации строго по чертежу завода-изготовителя и поддержание расчетного давления воды позволяют провести пусконаладочные работы за одну рабочую смену. Нарушение требований нулевого цикла неизбежно оборачивается вскрытием чистовых полимерных покрытий, переделкой трубопроводов и срывом утвержденного графика запуска предприятия.
Качественно подготовленное основание защищает пищевое производство от внеплановых остановок при пересменке, предотвращает риски перекрестного микробиологического загрязнения и гарантирует успешное прохождение аудитов по стандарту ХАССП. Согласование монтажных привязок между строителями, сантехниками и поставщиком станции еще на этапе черновых работ сохраняет заводскую гарантию и исключает непредвиденные затраты на реконструкцию шлюза. Ознакомиться с техническими характеристиками моделей и запросить точные установочные чертежи под проектные требования предприятия можно через каталог санпропускников.
